什么盏属于“瑕疵盏”，看这里就懂了

时间：2017-09-22 来源：古盏堂

　　建盏之所以会这么贵，与其烧制工艺有很大的关系。即使是经验丰富的建盏匠，也有可能好几个月无法烧制出优秀的建盏。复杂的工艺加上低成型率，也让建盏变得越来越珍贵。建盏的瑕疵率为什么这么高?什么样的盏属于“瑕疵盏”，下面小编就带大家详细来了解一下。

　　釉的制约

　　建盏釉层厚且流动性大。施厚釉是釉色的需要，釉色包括釉的底色和釉面斑纹。釉层太薄，釉不黑，釉薄处呈酱色。再则，釉层薄，兔毫斑纹短，不流畅。油滴(即鹧鸪斑)斑点也不大，所以施厚釉是必要条件。但是，高温厚釉给建盏带来的缺陷是很难克服的。一是釉厚干燥收缩大，易使釉层开裂，与坯粘不紧，烧时易缩釉或脱釉。二是建盏在1300℃高温烧成，此时釉粘度降低，流动性增大，使釉层从上到下逐渐加厚，釉层厚度上下不均，对斑纹的形成影响很大。

　　坯的制约

　　建盏的坯体材料是采用一些氧化铁含量高达8%左右的有色粘土配制，这些天然原料塑性差，收缩大，耐火度也不高。用这种泥料拉坯成型的茶盏，在干燥阶段就很容易变型或开裂。

　　温度的制约

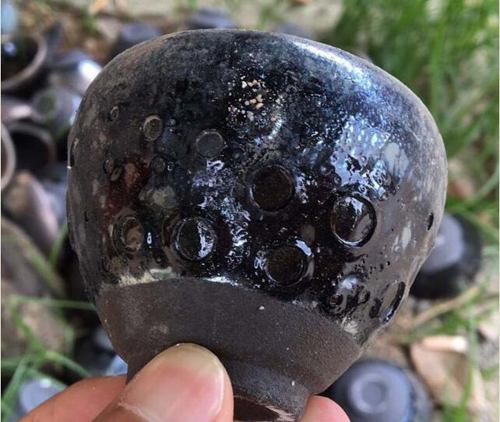

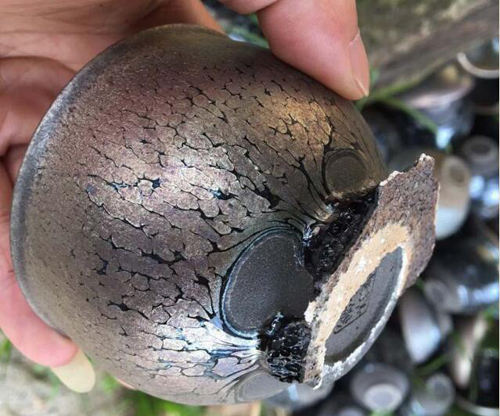

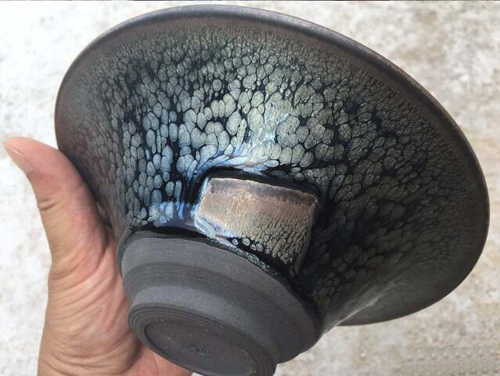

　　建盏烧成温度高且范围窄，烧成温度高易使建盏坯起泡、变形、釉下垂粘底，因为釉的粘度随温度升高而明显降低。建盏烧成温度高，是釉面斑纹的需要。温度过低，斑纹稀少，甚至无斑纹，所以建窑鼎盛时期许多黑釉盏是烧兔毫、油滴、曜变时温度过低或还原过头造成的，而不是刻意烧制的。

　　还原气氛的制约

　　兔毫、鹧鸪斑、曜变斑纹要在还原气氛下形成，在氧化气氛下釉面少有斑纹。这说明构成斑纹的物质需要在还原条件下产生。但建盏釉属于铁系结晶釉，结晶的物质是铁氧化物，氧化铁中有二价铁和三价铁，还原使三价铁变二价铁，二价铁是强熔剂，易回熔到釉中，使得结晶物质处于不稳定状态，直接影响斑纹的形态和色彩。

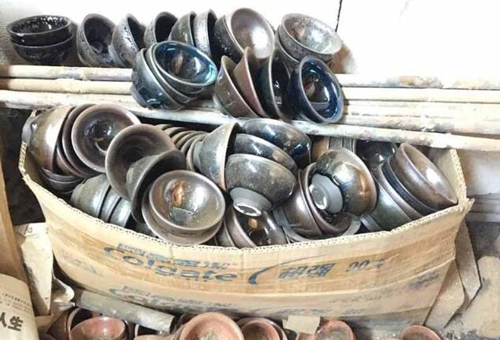

　　建盏的重大瑕疵：

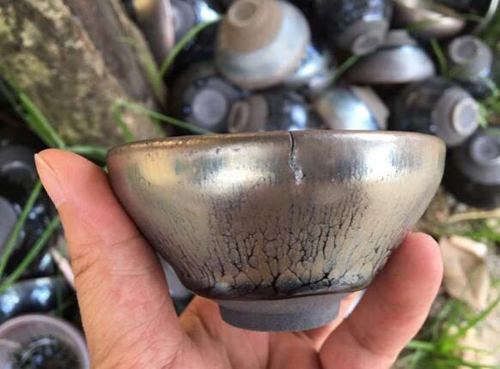

　　一、开裂
